Rundpuffer - Silent-Block

Rundpuffer - auch Silent-Block oder Antivibrationselemente genannt - sind Verbundkörper aus Gummi und Metallplatten und werden als Schwingungsisolationen im körperschalldämmenden Bereich eingesetzt. Die Übertragung mechanischer und/oder akustischer Schwingungen wird durch Silent-Blocks wirksam reduziert, da keine feste Verbindung bzw. kein metallischer Kontakt zwischen den Bauteilen besteht. Die auf dem elastischen Gummizylinder anvulkanisierten Metallplatten sind mit Innengewinden oder Gewindebolzen versehen. Eine einfache Fixation ist somit gewährleistet. Die vielen verschiedenen Bauformen und Grössen der Silentblöcke können belastungsabhängig dimensioniert und aus unserem Katalog ausgesucht werden.



Silent-Block können auf Druck, Schub und Verdrehungen beansprucht werden, aber niemals auf Zug. Im Hinblick auf eine lange Lebensdauer sollte generell die Druckbeanspruchung gewählt werden.



Einsatzgebiete

  • dauerelastische Abfederung bewegter Massen
  • Isolierung von Schwingungserregern von ihrer Umgebung
  • Schutz von Aggregaten vor störenden Schwingungen
  • Aufnahme temperaturbedingter Formänderungen von Konstruktionsteilen etc.

Praktisch alle Arbeits- und Kraftmaschinen, von denen mechanische oder akustische Schwingungen ausgehen, sollten mit Silent-Block elastisch gelagert werden. Dadurch wird die Weiterleitung von feinen Massenkräften oder Unwuchten bzw. von Körperschall in die Umgebung weitgehend vermieden.





Anschlagpuffer - Silent-Block

Anschlagpuffer werden so konstruiert, dass sie als Absorber wirken. Befestigungselemente wie Schraubenbolzen oder Innengewinde sind nur einseitig am elastischen Gummiteil angebracht.

Der durch einen von aussen kommenden Impuls (Stoss) in Schwingungen versetzte Anschlagpuffer kommt nach wenigen Schwingungsperioden wieder zur Ruhe.

Diese Art der Energieaufnahme, Dämpfung genannt, entspricht einer unterkritischen Lagerung, bei der die Eigenfrequenz des schwingenden Systems grösser ist als die Frequenz des Erregers. Im Gegensatz dazu wird von einer Isolation gesprochen, wenn diese durch die Frequenzabstimmung herbeigeführt wird.





Weitere Infos und Techn. Daten zu Rundpuffer finden Sie im PDF-Katalog



Im Shop führen wir 5 Produktegruppen Rundpuffer, die nachfolgend beschrieben sind:

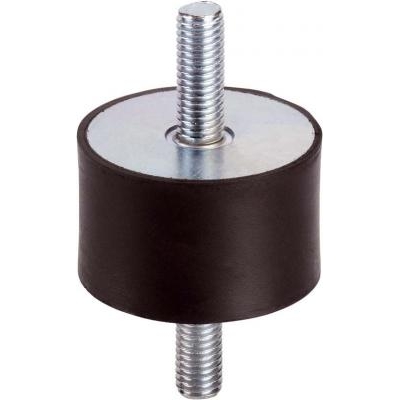

Rundpuffer mit beidseitigem Aussengewinde

Silent-Block aus Naturkautschuk schwarz mit beidseitigem Aussengewinde, Metallteile promatisiert.

Verwendungszweck: Schwingungsisolierende Befestigungen aller Art.


Rundpuffer Typ AA mit beidseitigem Gewindebolzen dürfen auf Druck und Schub, jedoch nicht auf Zug beansprucht werden.


Einsatztemperatur: -40 bis +70 °C



In unserem E-Shop finden Sie:

32 Artikel in der Gruppe Rundpuffer "AA" mit  2 x Aussengewinde

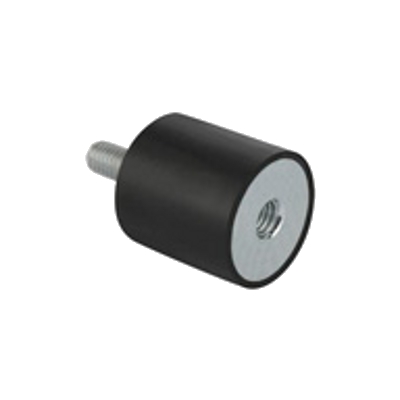

Rundpuffer mit 1 x Aussen- + 1 x Innengewinde

Silent-Block aus Naturkautschuk schwarz mit beidseitigem Aussengewinde, Metallteile promatisiert.

Verwendungszweck: Schwingungsisolierende Befestigungen aller Art.



Rundpuffer Typ AI mit einseitigem Gewindebolzen und anderseitigem Innengewinde dürfen auf Druck und Schub, jedoch nicht auf Zug beansprucht werden.

Einsatztemperatur: -40 bis +70 °C



In unserem E-Shop finden Sie:

30 Artikel in der Gruppe Rundpuffer "AI" mit 1 x Aussen- + 1 x Innengewinde

Rundpuffer mit 2 x Innengewinde

Gummipuffer aus Naturkautschuk schwarz mit beidseitigem Innengewinde, Metallteile promatisiert.

Verwendungszweck: Schwingungsisolierende Befestigungen aller Art.

Rundpuffer Typ II mit einseitigem Gewindebolzen und anderseitigem Innengewinde dürfen auf Druck und Schub, jedoch nicht auf Zug beansprucht werden.



Einsatztemperatur: -40 bis +70 °C



In unserem E-Shop finden Sie:

24 Artikel in der Gruppe Rundpuffer "II" mit 2 x Innengewinde

Anschlagpuffer "AO" und "IO"

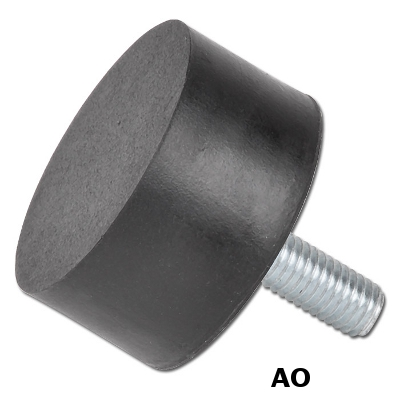

AO-Anschlagpuffer aus Naturkautschuk schwarz mit einseitigem Aussengewinde, Metallteile promatisiert.

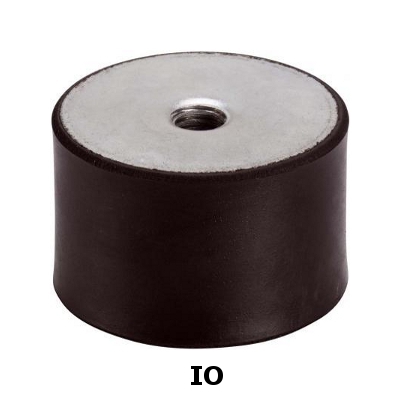

IO-Anschlagpuffer aus Naturkautschuk schwarz mit einseitigem Innengewinde, Metallteile promatisiert.

Verwendungszweck: Lagerung von Geräten und Apparaten.



Anschlagpuffer Typ AO (mit einseitigem Befestigungsbolzen) bez. IO (mit einseitigem Innengewinde) können nur auf Druck beansprucht werden.



Einsatztemperatur: -40 bis +70 °C



In unserem E-Shop finden Sie:

18Artikel in der GruppeAnschlagpuffer "AO" und "IO"

Anschlagpuffer "AN" und "AAX"

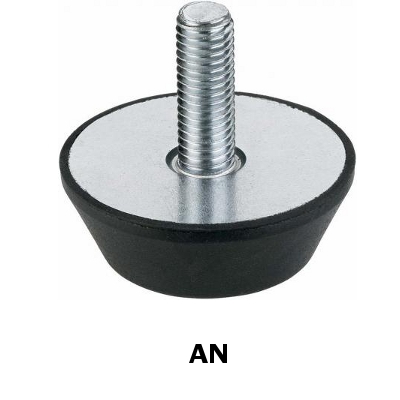

AN-Anschlagpuffer aus Naturkautschuk schwarz mit Aussengewinde, Metallteile promatisiert.

Verwendungszweck: Abfedern und dämpfen von auflaufenden Bauteilen. Hohe Arbeitsaufnahme bei kleiner Dämpfung.



Einsatztemperatur: -40 bis +50 °C

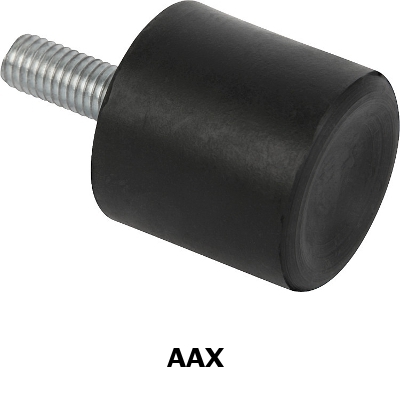

AAX-Anschlagpuffer aus Naturkautschuk schwarz mit Aussengewinde, Metallteile promatisiert.

Verwendungszweck: Rutschsichere Lagerung von Geräten und Apparaten.

Rundpuffer Typ AAX mit Saugfuss verhindern ein Wegwandern bei vibrierenden Geräten.



Einsatztemperatur: -40 bis +70 °C



In unserem E-Shop finden Sie:

5 Artikel in der Gruppe Anschlagpuffer "AN" und "AAX"
