SKF ersetzt KMK- durch KMF-Wellenmuttern

Wellenmuttern werden zur Befestigung von Lagern auf Wellen eingesetzt. Sie eignen sich zudem für die Montage von Lagern mit kegeliger Bohrung auf kegeligen Wellenzapfen oder auf Spannhülsen und erleichtern gleichzeitig den Ausbau von Lagern auf Abziehhülsen. Darüber hinaus dienen Wellenmuttern häufig zur Sicherung von Zahnrädern, Spannrollen und weiteren Maschinenelementen auf der Welle.
Die kontinuierliche Weiterentwicklung technischer Komponenten ist ein wesentlicher Bestandteil moderner Maschinenbauanwendungen. Im Zuge dessen hat SKF seine bewährten Wellenmuttern der Serie KMK durch die neue Generation KMF ersetzt. Ziel dieser Produktumstellung ist eine signifikante Verbesserung der Betriebssicherheit, Montagefreundlichkeit und konstruktiven Effizienz.





Ausgangssituation: KMK-Wellenmutter



Konstruktionsprinzip

• Gewindeeinsatz aus Stahl
• Gewinde im Einsatz ist auf das Gewinde der Sicherungsmutter abgestimmt
• Gewindestift wirkt auf eine Druckplatte
• Kraftübertragung erfolgt punktuell auf das Gewinde



Funktionsweise
Beim Anziehen des Gewindestifts wird die Druckplatte gegen das Gewinde gedrückt, wodurch eine Sicherung der Mutter erfolgt.

Nachteil

• Die punktuelle Kraftübertragung erhöht die lokale Belastung im Gewinde



Neue Lösung: KMF-Wellenmuttern

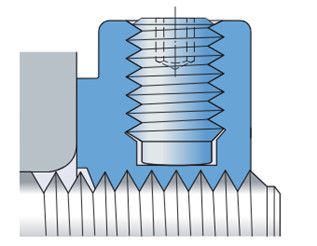

Konstruktionsprinzip

• Integrierte Stellschrauben (je nach Grösse zwei oder drei Stück)
• Kein separates Klemmstück notwendig
• Kompaktere Bauform
• Optimierter Verriegelungsmechanismus, der von der KMFE-Sicherungsmutter übernommen wurde

Funktionsweise
Durch das Anziehen der Stellschrauben wird das Gewinde der Mutter verformt und gegen das Wellengewinde bzw. die Spannhülse gepresst. Dadurch entsteht ein stabiler Reibschluss, der die Mutter sichert.

Vorteile

• Gleichmässige Kraftverteilung über mehrere Sicherungsschrauben
• Reduzierung lokaler Spannungsspitzen
• Höhere Betriebssicherheit
• Vereinfachte Montage
• Geringeres Risiko des Lösens im laufenden Betrieb
• Die Positionierung der Sicherungsstifte verbessert die Auswuchtung



Vergleich KMK vs. KMF

KMK (alt): Punktuelle Kraftübertragung, lokale Gewindebelastung, abhängig von der Montageposition.
KMF (neu): Flächige Kraftverteilung, gleichmässige Belastung über mehrere Gewindegänge, stabiler Reibschluss, kompakte Bauform.



Fazit

Die Einführung der KMF-Wellenmuttern stellt eine konsequente Weiterentwicklung der bisherigen KMK-Technologie dar. Insbesondere die flächige Kraftverteilung und das optimierte Sicherungsprinzip führen zu einer deutlich erhöhten Betriebssicherheit und einer zuverlässigeren Funktion im Einsatz. Die KMF-Serie etabliert sich damit als neuer Standard für moderne Anwendungen im Maschinenbau.
