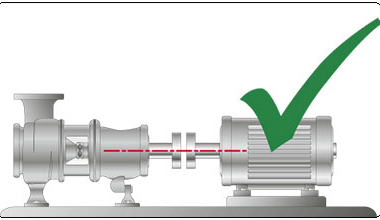

Fluchtungsfehler

Bis zu 50% aller Kosten, die bei Ausfällen von Aggregaten mit geteiltem Antriebsstrang anfallen, beruhen auf schlecht fluchtenden Wellen. Derartige Ausfälle erhöhen die Zahl der ungeplanten Maschinenstillstände mit der Folge höherer Instandhaltungskosten und verringerter Produktivität.

Zudem beeinflussen schlecht fluchtende Wellen negativ das Schwingungsverhalten und den Wirkungsgrad der Maschine, was sich unter anderem in einem erhöhten Energieverbrauch aber auch einem vorzeitigen Lagerausfall bemerkbar machen kann.



Herkömmliche Wellen-Ausrichtmethoden

Mit herkömmlichen Methoden lassen sich die Wellen in modernen Maschinen nicht mehr mit der nötigen Genauigkeit ausrichten. Das Ausrichten mit dem blossen Auge, Fühllehren oder einem Lineal, wie vielfach noch üblich, mag zwar schnell gehen, ist dafür aber zu ungenau.

Eine andere herkömmliche Methode, die Ausrichtung mit Hilfe zweier Messuhren, liefert zwar brauchbare Ergebnisse, ist dafür aber zeitaufwändig und erfordert viel Geschick.



Methode mit Fühllehre + Lineal

Methode mit Messuhr





Nachstehend die Lösung für Ihre Probleme



Laserunterstützte Wellenausrichtung

Laserunterstützte Wellenausrichtsysteme sind den herkömmlichen Ausrichtmethoden weit überlegen. Sie erlauben eine schnellere und vor allem eine genauere Wellenausrichtung. Schlecht fluchtende Wellen beeinflussen unmittelbar und negativ die Gebrauchsdauer der Lagerungen. Bei SKF stehen deshalb hochgenaue, laserunterstützte Wellenausrichtsysteme zur Verfügung, die einfache Handhabung mit höchster Genauigkeit kombinieren. Ihr Kennzeichen ist der dreistufige Arbeitsablauf: Messen, Ausrichten, Dokumentieren.



       Genaue Wellenausrichtung zahlt sich aus in:

• Verlängerter Lagergebrauchsdauer
• Verringerter Beansprungung der Kupplungen und damit verringerter Gefahr von übermässiger Erwärmung und Bruch
• Verringertem Dichtungsverschleiss und damit besserem Schutz gegen Schmierstoffverunreinigung und Schmierstoffaustritt
• Sparsamem Energieverbrauch
• Geräusch- und schwingungsärmerem Lauf
• Erhöhter Maschinenverfügbarkeit und Produktivität
• Reduzierten Instandhaltungskosten und Stillstandszeiten

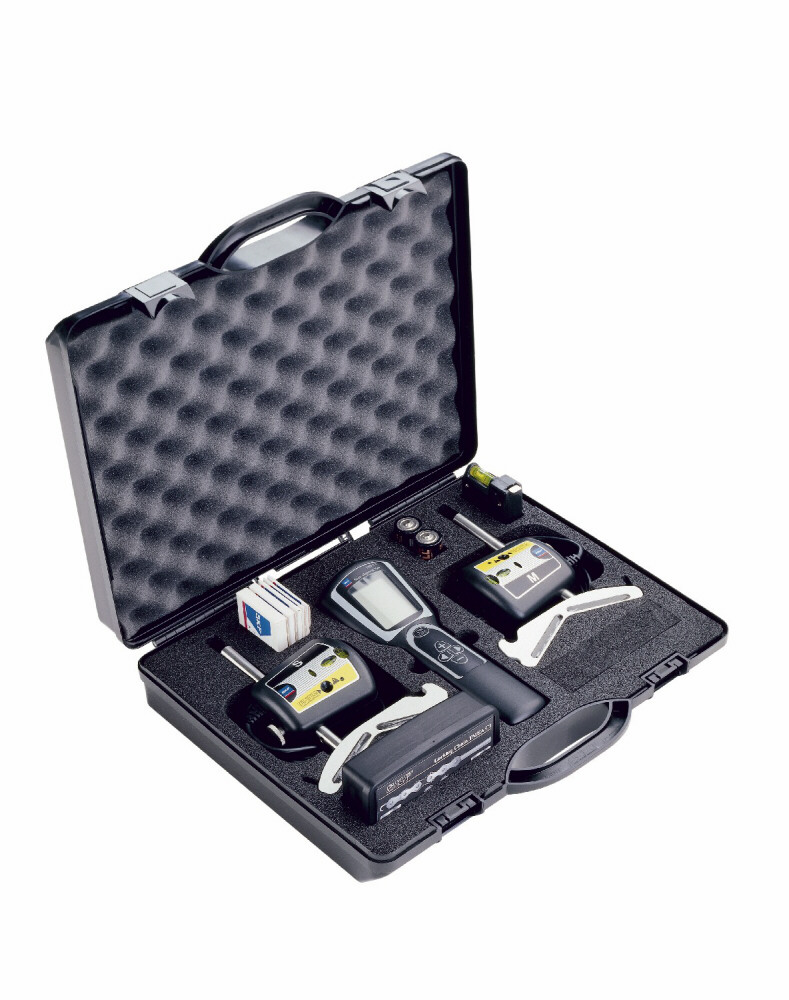

Wellenausrichtsystem TMEA2 - schnell, einfach, kostengünstig

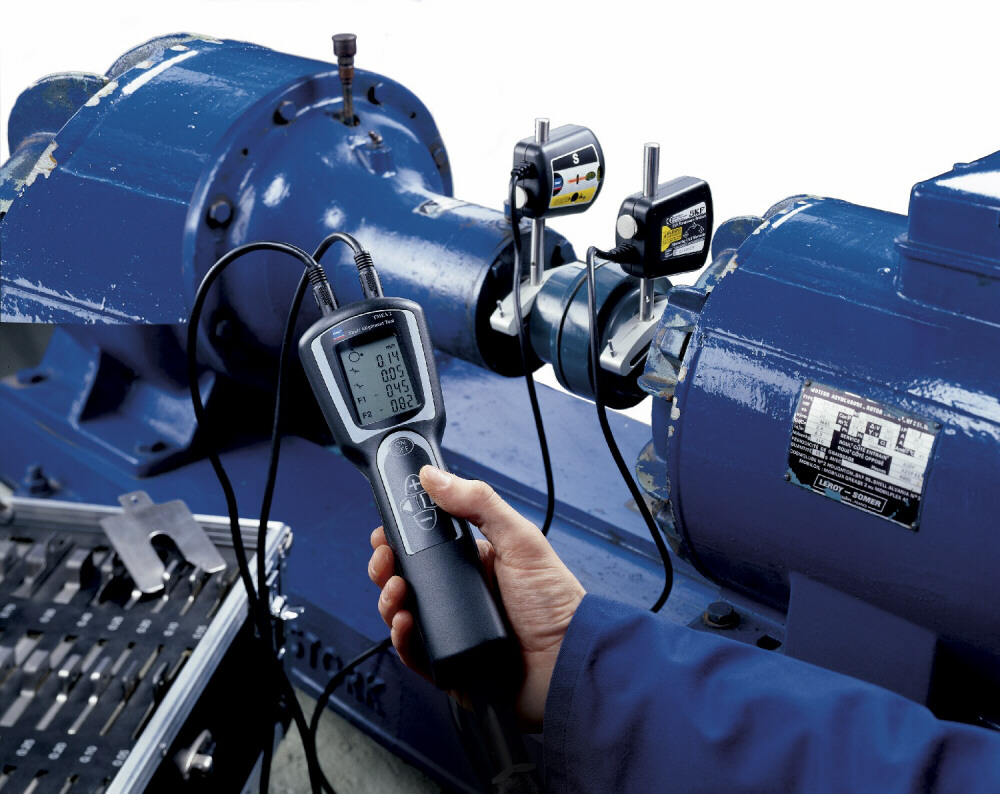

Das TMEA2-Wellenausrichtsystem ist die neueste Entwicklung unter den SKF-Wellenausrichtsystemen. Beide Messeinheiten, die mit magnetischen Befestigungsprismen oder Befestigungsketten einfach auf den Wellenenden festgesetzt werden können, senden je einen Laserstrahl zum Sensor der jeweils anderen Messeinheit.





 Spezialpreis: Fr. 4820.-- netto, exkl. MwSt. (Gültig bis 24.10.08)



• Am Display werden immer die aktuellen IST-Werte angezeigt, was eine nachträgliche Kontrolle der Ausrichtung überflüssig macht
• Laser und Skalierung für einfache Voreinstellung
• Das System führt den Bediener beim Ausrichten und analysiert nachgiebige Aufstandsflächen
• Lässt einhändige Bedienung zu und vereinfacht die Arbeit
• Einfaches Aufsetzen auf der Welle mit magnetischen Befestigungsprismen
• Protokollformulare zur Dokumentation des Ausrichtvorganges gehören zum Lieferumfang
• Max. Messabstand von 85 cm zwischen den Messeinheiten

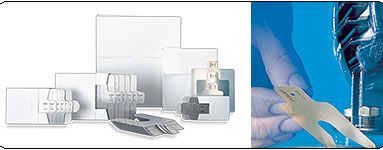

TMAS-Ausgleichscheiben...für den genauen Höhenausgleich

Hier die Technischen Daten



Bei Maschinen mit geteiltem Antriebsstrang ist die genaue Ausrichtung z.B. von Motor und Aggregat Grundvoraussetzung für einen störungsfreien Betrieb. Mit den Ausgleichscheiben der Reihe TMAS können Maschinen optimal in der Höhe ausgerichtet werden.







            - aus korrosionsbeständigem Stahl gefertigt
             - leicht zu platzieren und zu entfernen
             - kleine Dickenstufung
             - völlig gratfrei
             - wiederverwendbar
             - die Ausgleichscheiben sind zu jeweils 10 Stück verpackt




Die Ausgleichscheiben sind auch im praktischen Koffer in 4 verschiedenen Grössen erhältlich





TMAS 340
340 Ausgleichscheiben in zwei verschiedenen Grössen und neun unterschiedlichen Dicken, Gewicht: ca. 17kg, Details



TMAS 360
360 Ausgleichscheiben in drei verschiedenen Grössen und sechs unterschiedlichen Dicken, Gewicht: ca. 12kg, Details



TMAS 510
510 Ausgleichscheiben in drei verschiedenen Grössen und neun unterschiedlichen Dicken, Gewicht: ca. 14kg, Details



TMAS 720
720 Ausgleichscheiben in vier verschiedenen Grössen und neun unterschiedlichen Dicken, Gewicht: ca. 30kg, Details
